YSMF-600 型高速磨粉机设备装置

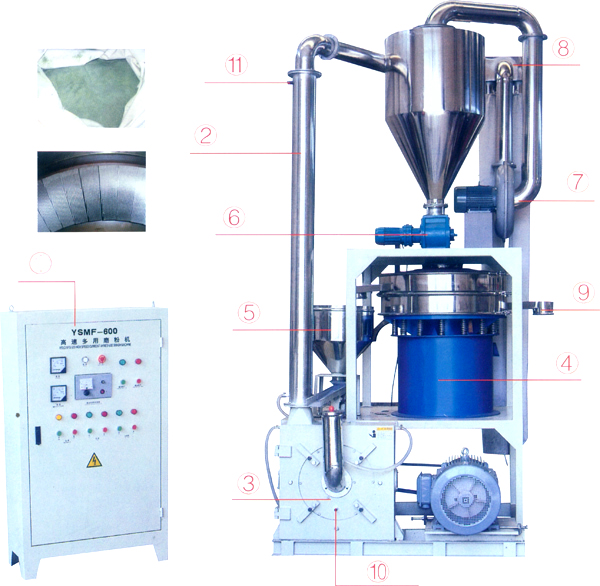

磨粉机流程图：

PULVERIZING MILL FLOWCHART：

1.电箱 2.冷却管道 3.主机 4.振动筛（选配） 5.喂料机 6.关风机 7.吸风机 8.除尘装置 9.出料口 10.进水口 11.出水口

高速磨粉机概况：

该机是本公司吸收德国先进技术研制的最新型磨粉机，其特点如下：

1.与同类型磨粉机相比，在同功耗的情况下产量有较大提高（增产100%~200%），节约能耗。
2.增加了集尘装置，有效的降低粉尘污染。
3.关风机出料，振动筛选料，选出不合格料，自动回磨粉机降低了操作工人的劳动强度。
4.主机门盖可以打开，便于检修和刀具的更换。
5.利用风水双冷，较好的降低了机体内的工作温度所磨制的料不易变性。

主要技术参数：

1.刀盘数1对外径：500mm±1mm
2.主电机功率：45kw.2950r/min
3.引风机：4kw
4.关风机：0.75kw
5.产量：PVC20~40目 20-650kg/h
6.外型尺寸：整套机器（长*宽*高）2000*1700*4200mm
7.整机重量：1500kg

用途：

本厂吸收德国先进技术研制开发的系列磨粉机适用于PTFE ABS PPR PVC-V PE 等汽车轮胎橡胶或其他塑料经过试磨成功的。经塑料制品专业工厂实践操作证明，磨制粉料的各项指标不变，因此是塑料制品厂降本节支、解决废次品积累困扰的最佳设备。

维护保养：

1.定期打开门盖，检查刀片，紧固螺母及改级螺母是否松动，如有松动必须拧紧。
2.润滑主机轴承使用锂基二硫化锢（Mos2）润滑脂。
3.风机钢管须每月检查叶片和管内壁并清楚其板结的粉尘。
4.刀片在使用相当时间后，其受力面磨成较大圆角时，则拆下刀盘将刀盘调转180度，紧固后可继续使用。
5.易损件清单（见表1）

安全生产注意事项：

1.熟悉说明书内容及电器按纽的作用，主机旋转方向须符合皮带罩上标示的箭头方向，严禁倒转。
2.开机前应先启动风机（注意转向），待运转正常后，启动主机叨叨正常转速后，开始加料。
3.生产开始自动加料机开启要，只要料能进去就可以，然后缓慢加速加料机，机器的负荷状况，一般在80A左右为宜，因电控柜面板上的电流表测量的是45kw+4kw并线的，所以共总电流额足值是90A在正常工作时电流应在65-80A之间摆动。
4.选料要求：料粒最大值不得超过8mm，切忌金属，石块等浸入机内，以免加剧磨损刀盘齿板。
5.运行时如有异常响，应立即停机，打开门盖检查，排除故障后，调整刀盘间隙后放能继续生产。
6.关机前先关闭自动加料机，确定主机无料时，再关主机或震动筛，最后关风机。
